В 45 пушка ягодка опять.

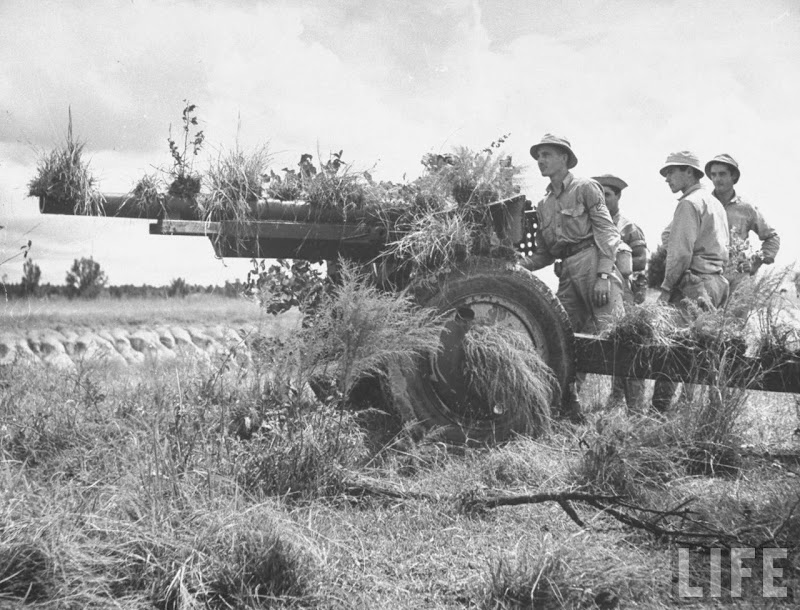

(Dmitri Kessel, Life, 1941)

ОК, решила американская военщина. Если не дают денег на новую дивизионку (1, 2), будем модернизировать старую. И ещё посмотрим, что обойдётся дороже. То бишь французского происхождения 75-мм пушку образца 1897 года. Первым делом деревянные колёса заменили металлическими, обутыми в пневматические шины, и назвали получившийся лафет М1987А4. Потом (начиная с 1934) разработали серию новых лафетов с раздвижными станинами (М2А1/А2/А3), доведя до приемлемых углы горизонтальной наводки и возвышения. За все эти прелести пришлось заплатить существенным увеличением веса, но тут уж ничего не поделаешь... Параллельно, ствол избавился от частей кожуха и характерных "усиков", став именоваться М1897A2/А4.

Наконец, в 1940 пушку на лафете М2А3 оснастили телескопическим прицелом и назначили противотанковой. По штатам, пехотной дивизии полагался противотанковый батальон, состоявший из одной роты 75-мм орудий и двух рот 37-мм орудий. Впрочем, в декабре 1941 означенные батальоны вывели из состава дивизий и переподчинили вновь созданному Центру Истребителей Танков; командование последнего не жаловало буксируемые орудия, и при первой же возможности избавилось от семьдесятпяток, заменив их самоходной версией, "верхом" на полугусеничном бронетранспортёре М3.

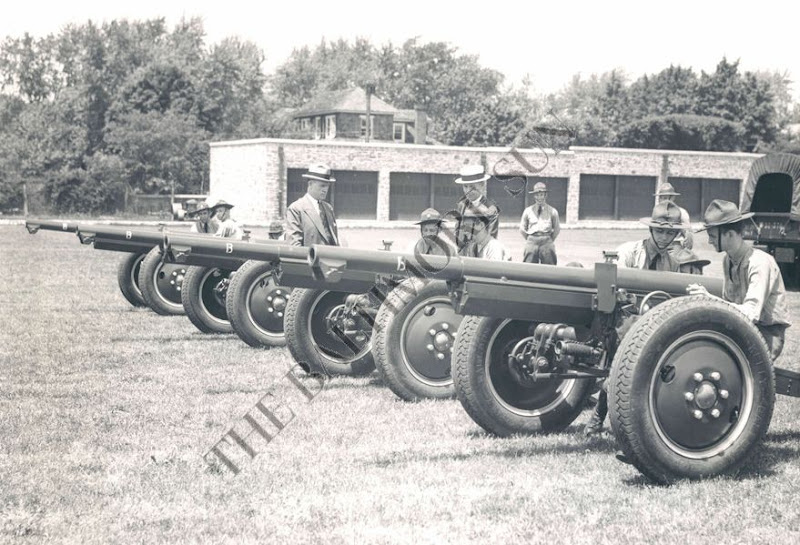

Ещё с усами, но уже на резине:


(1937)

75mm-M1897-yp-2

1940:

75mm-M1897-194007-loc-1
(Library of Congress)

75mm-M1897-16th-FA-us-army-maneuvers-1940-bs-1

Учения в Луизиане, 1941:

75mm-M1897-louisiana-maneuvers-1941-4lj-1

В подписи к данному снимку указано обозначение лафета - M1E7:


(Field Artillery Journal Nov-Dec 1932)

Без усов и с раздвижными станинами:

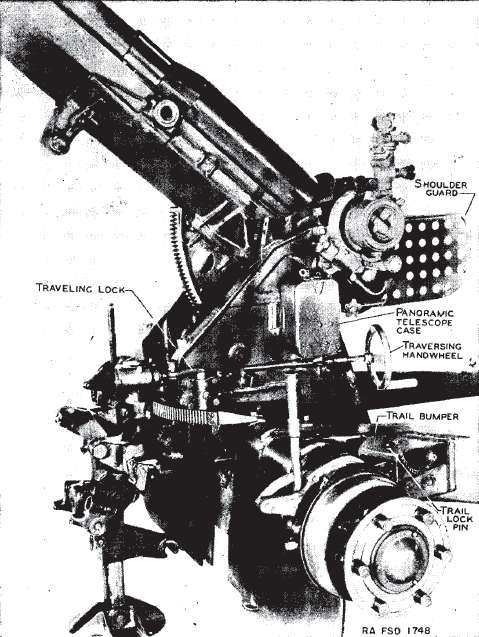

75-мм пушка на лафете М2А1 или М2А2 для лучшей устойчивости оборудовалась опорой под стволом:





75mm-M1897-yp-1



Если очень срочно, станины можно не раздвигать:

75mm-M1897-AT-maneuvers-yp-1

Учения в Луизиане, 1941:

75mm-M1897-louisiana-manoevers-194108-4lj-3

75mm-M1897-louisiana-manoevers-194108-4lj-2

75mm-M1897-louisiana-manoevers-194108-4lj-1

Американский контингент в Исландии, 18 октября 1941:



75-мм пушка на лафете М2А3 взамен получила сегментовидные опоры по внутреннюю сторону каждого колеса (они немного видны на следующей фотографии, а для детального ознакомления в сети есть множество музейных). Станины укоротили на 19 дюймов для облегчения конструкции.


(Field Artillery Journal Nov-Dec 1940)


(Field Artillery Journal Nov-Dec 1940)



ТТХ (на оригинальном лафете М1897):
Масса: 2657 фунтов
Угол ГН: 6 градусов
Угол возвышения: от -10 до 19 градусов
Дальность: 9200 ярдов

ТТХ (на лафете М1897A4 с пневматическими шинами):
Масса: 3007 фунтов
Угол ГН: 6 градусов
Угол возвышения: от -10 до 19 градусов
Дальность: 9200 ярдов

ТТХ (на лафете М2А2):
Масса: 3675 фунтов
Угол ГН: 85 градусов
Угол возвышения: от -10 до 46 градусов
Дальность: 12780 ярдов

ТТХ (на лафете М2А3):
Масса: 3400 фунтов
Угол ГН: 60 градусов
Угол возвышения: от -9 до 49 градусов
Дальность: 13950 ярдов

Бронебойный снаряд М72 пробивал на расстоянии 500 ярдов и под углом 20 градусов 3.2 дюйма гомогенной брони.

Вместо эпилога: противолавинная пушка в Юте, 1951:


(via)

И церемониальная пушка колорадской национальной гвардии, 2009 год.

Soldiers from the 169th Fires Brigade, Colorado Army National Guard, fire a cannon during the Colorado Army National Guard change of command ceremony at Infiniti Park Stadium in Glendale, Colo.


(Sgt Michael Cost)

Источники:
Standard Ordnance Items Catalog (1944) Volume 2
US Anti-Tank Artillery, 1941-45 By Steven Zaloga
Forum.axishistory.com

Между тем, по другую сторону атлантики немцы тоже лепили из французской 75-ки противотанковую пушку...
