Только не бросай меня в терновый куст !



После ВСД на вооружение АОИ поступил ЗРК M48 Chapparal, получивший обозначение "Дракон". Вот что читаем про него на Waronline:

Используются ЗУР MIM-72A Chaparral - вариант ракеты "воздух-воздух" малой дальности AIM-9D Sidewinder). ЗРК этого типа поступили на вооружение сразу после войны 1973г. В конце 1973г. - начале 1974г. поставлены первые 26 ПУ (по другому источнику, с октября по начало декабря 1973г. прибыло 12 батарей "Чапарель"; возможно, подразумеваются 12 ПУ). Система М48 представляет из себя турель М54 с гидравлическим приводом, прицельными приспособлениями (включая тепловизор (FLIR) на М48А2/A3) и направляющими для 4 ЗУР, смонтированную на базе гусеничного транспортёра М730 (вариант гусеничного транспортёра М548). Всего на ПУ находятся 12 ЗУР - 4 на направляющих и 8 запасных, в корпусе. Имеющиеся на вооружении М48 имеют модификацию "Block 4", база ПУ не проходила модернизации с 1981г. В 1996г. были заказаны, а в начале января 1999г. поступили на вооружение "десятки" М48 модификации "Block 6" из избытков Армии США (сайт ВВС Израиля; "Бетаон хейль hа-авир", август 1996г., стр. 10; апрель-май 1998г., стр. 20; февраль 1999г., стр. 11). В других источниках сообщалось, что в 1996г. Израиль заказал 36 М48А3 (т.н. Improved Chaparral) и 500 ЗУР модели MIM-72J (по другим источникам - MIM-72C или MIM-72E) к ним (в "Бетаон хейль hа-авир" (август 1996г., стр. 10) говорилось, что изучается возможность замены MIM-72F ("Драконит" на иврите) на MIM-72G или MIM-72J или даже на контейнеры с ракетами "Стингер"; по-видимому, была выбрана MIM-72J). Приведенные выше цифры в 48-52 ПУ "Чапарэль" не включают эти 36, таким образом реально Израиль имеет 84-88 ПУ. С 1993г. имеющиеся ПУ получают новые системы управления, контроля и связи "Армит" израильской разработки, а в 1997г. на них установлен FLIR (монтируется на ПУ вместо одной из ракет).

Согласно ивритской википедии, с тех пор Chapparal был снят с вооружения; в 2003 были ликвидированы последние три батареи, относившиеся к 946-му дивизиону.

Страничка из журнала ВВС за июнь 1984-го описывает первое сбитие - сирийский МиГ-17, 16 мая 1974-го года:



Из журнала ВВС за август 1974:



1974:

D380-086
(Яаков Саар, Национальная Фотоколлекция)


(Дан Хадани)

1978:

D378-068
(Яаков Саар, Национальная Фотоколлекция)

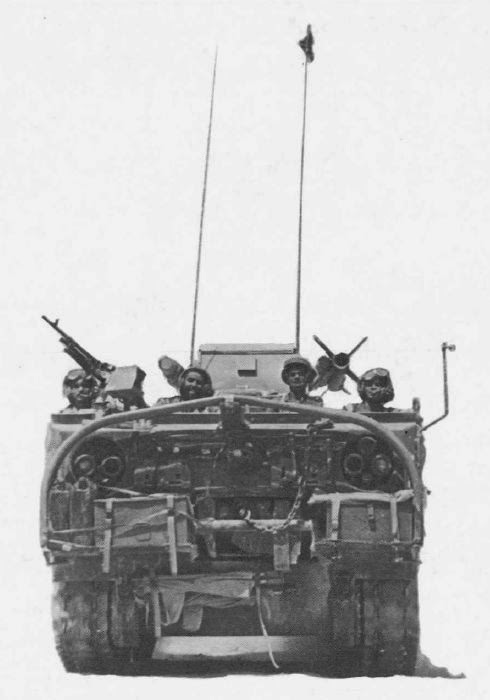

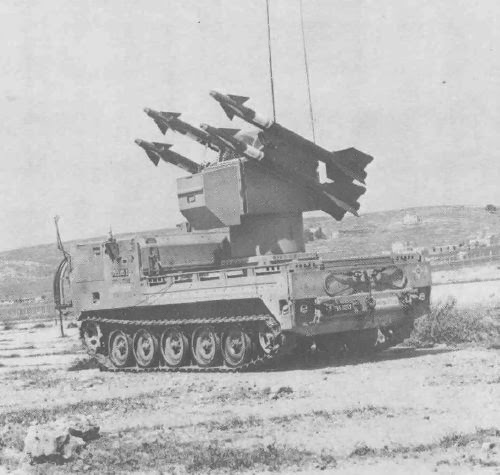

Из журнала ВВС за декабрь 1981:

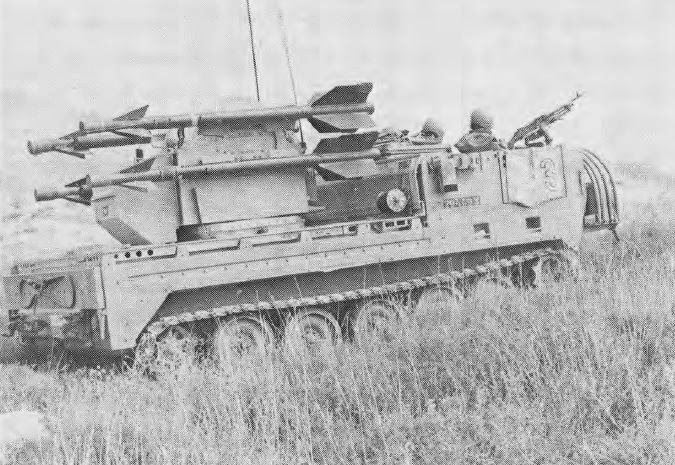

Из журнала ВВС за июнь 1982:



Из журнала ВВС за апрель 1984:



1980-е:



1991:



Без даты:



В музее ВВС:



А вот египетские Chapparal-ы:





Chapparal-egypt-c2018-dmlj-1

Chapparal-Shilka-Crotale-egypt-c2017-edr-1

Chapparal-egypt-c2017-fam-1

Chapparal-egypt-c2017-fam-2

2010:
