Больше танков хороших и разных 2.

Продолжение про Магахи.

Сразу было решено модернизировать поступившие танки до уровня М48А3 (замена бензинового двигателя и старой трансмиссии на дизель "Теледайн Континенталь" AVDS-1790-2A и трансмиссию "Аллисон" CD850-6). Кроме того... 90-мм пушка заменялась на 105-мм М68 (американский вариант английской L7), а оригинальная командирская башенка - на низкопрофильную израильскую завода "Урдан", т.е. в танк вносились изменения, появившиеся в США только на модели М48А5. В первую очередь модернизировались наиболее старые танки - М48А1. Работы на первом танке начались 15.12.66, а к 03.06.67 в войска были переданы 15 таких машин. Ещё 30 были готовы к 02.07.67, а к августу 1968 г. в вариант М48А3 были модернизированы 100 танков. По другому источнику, модернизация М48А1/А2 (включая трофеи и поставки 1970 г.) в вариант М48А3 осуществлялась следующими темпами: 1967 г. - 135, 1968 г. - 61, 1969 г. - 45, 1970 г. - 65, 1971 г. - 39, 1972 г. - 0. Итого - 345.

Из 250 М48 к началу Шестидневной войны (05.06.67) боеготовыми были 117 (10.5% танкового парка), включая 15 модернизированных. Данные о безвозвратных потерях М48 в войне 1967 г. не опубликованы, в то же время известно, что Израиль захватил около 100 иорданских танков, в т.ч. до 70 М48А1 (к началу боёв Иордания имела 170 М48 и 44 М47; трофейные М47 на вооружение не принимались). В июне 1970 г. Израиль заказал 100 М48А1 и 150 М60/М60А1 (повидимому, 50 М60 и 100 М60А1) в США, сделка была утверждена Конгрессом в январе 1971 г., все танки поставлены до конца 1971 г. По другому источнику, все М48А1 прибыли в 1970 г., а поставки М60/М60А1 осуществлялись так: 1970 г. - 25, 1971 г. - 59, 1972 г. - 66.

По официальным данным, на 01.04.73 танковый парк Израиля включал 2,009 танков, в т.ч. 544 М48 и М60 всех моделей. К началу войны 1973 г. Израиль имел 537 М48, М60 и М60А1 (26.4% танкового парка), причём все М48 были модернизированы до уровня М48А3 (правда, из вышеприведенных данных танков этих типов должно было быть меньше - 495, в т.ч. 345 М48А3, 50 М60 и 100 М60А1). Цифра 537 - из неофициальных источников и, скорее всего, занижена, иначе неясно, с чем связано её снижение по отношению к данным на 01.04.73.

Общие безвозвратные потери Израиля в танках в 1973 г. - около 400 штук, из них 360 на египетском фронте. Сколько среди потерь М48 и М60 не опубликовано, но поскольку именно этими танками были укомплектованы бригады Синайской дивизии, принявшей на себя первый удар, причём многие из подбитых танков так и остались на контролируемой Египтом к концу боёв территории, можно с уверенностью сказать, что их было не менее 200.

После войны началась поставка крупных партий М60, М60А1 и М48 из США. Уже к началу декабря 1973 г. прибыли 200 М48А3 и М60. В т.ч. 4 прибыли на самолётах в рамках американского "воздушного моста" (первый самолёт сел в Израиле 14 октября), остальные - по морю (первое судно прибыло в Израиль в последние дни войны). В 1977-1979 гг. поставлены 150 оригинальных американских М48А5. В 1979 г. были заказаны 300 М60А3 (50 поставлены в 1980 г., 50 - в 1981 г., 65 - в 1982 г., 50 - в 1983 г., 50 - в 1984 г., 35 - в 1985 г.). В общей сложности, с 1964 г. Израиль получил около 800 М48 и 1,400 М60 всех модификаций.
Безвозвратные потери танков всех типов в войне 1982 г. оцениваются одними источниками в 40 машин, другие говорят о 37 М48/М60 (+ 8 "Центурион" и 7 "Меркава").
(Waronline)

В статье параллельно приводятся данные об M48 и M60, разделять их мне лень. Тем не менее, этот пост посвящён:

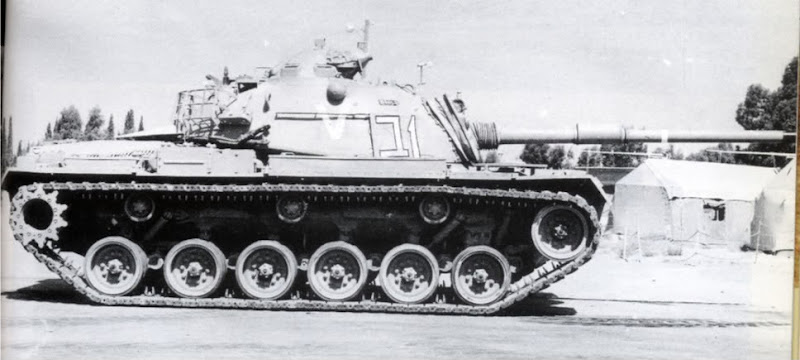

- Танкам M48A1/A2C, модернизированным в Израиле путём установки дизеля, 105-мм орудия и низкопрофильной комадирской башенки Урдан (в АОИ они обозначались Магах 3). Как видим на фотографиях, фары и число поддерживающих катков, видимо, оставляли такими же, как на исходных машинах. Очевидно, не все изменения производились одновременно; кое-где (например, на заглавном фото) пушка уже новая, а командирская башенка ещё старая.
- Танкам M48A3, у которых уже был дизель, так что модернизация ограничилась сменой орудия и башенки (тоже Магах 3).
- Танкам M48A5, приехавшим из США с почти таким же дизелем (AVDS-1790-2D + трансмиссия CD-850-6A), 105-мм пушкой и даже с израильской командирской башенкой, и эксплуатировавшимся без изменений (Магах 5). Различить Магах 3 и 5 - задача для "заклёпочников" более высокого класса, чем я. Знатоки говорят, что на Магах 5 указывают "иксы" на подкрылках; в принципе они имелись и на поздних M48A3, но к нам вроде такие экземпляры не попадали. Про тонкости с бронированием задних фар и выхлопной решётки см. там же. Один из главных критериев - дата фотографии; M48A5 появились на свет в 1976-м и поставлялись в Израиль в 1977-9, так что например ВСД - это точно "трёшка".

Заметим, что после завершения программ модернизации Магахов 1/2 в 3 и Центурионов в Шот Каль эти два типа танков имели одинаковые орудия, двигатели и трансмиссии, что должно было заметно облегчить эксплуатацию танкового зоопарка АОИ.

И последнее - в начале 1990-х M48 был снят с вооружения; но сколько-то M48A5 было переоборудовано в "ракетоносцы" Пэре и в этом качестве они служили примерно до начала 2017-го. M60 тоже уже всё, уволен из резерва в 2014-м; вспомогательные машины на его базе - мостоукладчик M60 AVLB и БРЭМ M88.







Что за барахло на погрузили на танки ?





Те же знатоки подсказывают, что танки с номерами, начинающимися на 109 - суть иорданские трофеи 1967-го, проходившие в Израиле модернизацию на общих основаниях:



Один такой достался в 1973-м египтянам, а оттуда в итоге отправился в американский музей:


(via)

14-я бригада тренируется на Синае, 1968:







Учения, 1969:

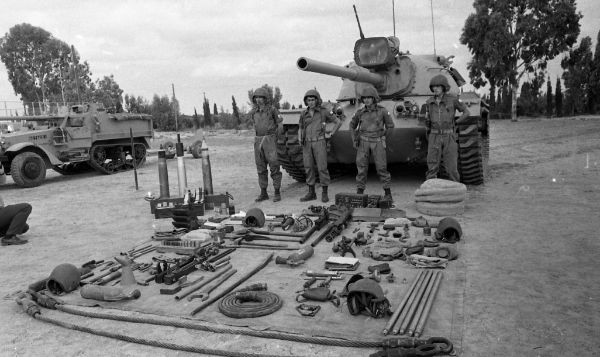

Какое-то мероприятие в 1970-м; рядом хафтрэк с 90-мм пушкой:


(Israel Sun)

Тогда же и вроде бы там же; хорошо видна оригинальная американская командирская башенка:



Курс командиров танков, 1970:



Укреплённый пункт в районе Суэцкого канала, без даты:



Для большей части попавшихся фотографий указан 1973-й год; дополнительные фотографии можно найти в моих давних постах про форсирование Суэцкого канала (1,2,3,4). Танк 14-й бригады:



421-й бригады:



Переправа через канал (похоже, погрузка на Тимсах):



Танк 401-й бригады на том берегу:

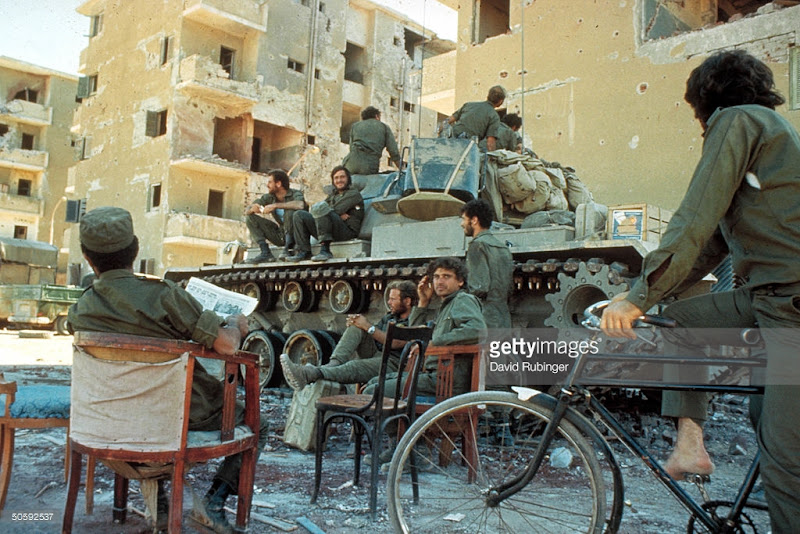

Суэц и окрестности:













Ещё ВСД:































Отвод войск:



Подбитые танки:





M48 и M60 в районе Деверсуара:



Справа точно M48, слева уже непонятно:



M48 и Т-54/55:



Египетские солдаты фотографируются с трофейными Магахами:

















Жена Садата тоже сфотографировалась:



Трофеи в Каире:





Отвод войск, 1974:


(Israel Sun)


(Israel Sun)

В конце службы Магахи получили комплекты динамической защиты Блейзер. Этот танк с "иксами" на подкрылках, так что видимо Магах 5:



Здесь иксов нет, но подпись говорила о Магах 5:



734-я бригада в 1982-м, в районе Султан Якуб:



Один из потерянных в том бою танков в музее в Дамаске:



Другой был передан сирийцами СССР, много лет простоял в Кубинке и недавно вернулся к нам:



Вместо него в Россию уехал этот Магах 5:



Магах 3 в Латруне:





Ещё один:



А таких вроде быть не должно. 90-мм пушка, но коробка воздушного фильтра. Оригинальный американский M48A3, по какой-то причине избежавший модернизации ?



Магах 5 с креплениями для Блейзера в Батей а-Осеф:
